膜結構建筑是21世紀

最具代表性和前景的建筑形式之一

它打破了純線性建筑風格的格局

以其獨特優美的曲線形狀

 呈現出柔和的力量美感

同時賦予設計師更多的想象力和創作空間

膜結構作為一種空間結構形式

最早可以追溯到遠古

人類用木頭搭建結構骨架

覆蓋上獸皮或草席

用繩子或石塊固定在地上

建成簡易的房子

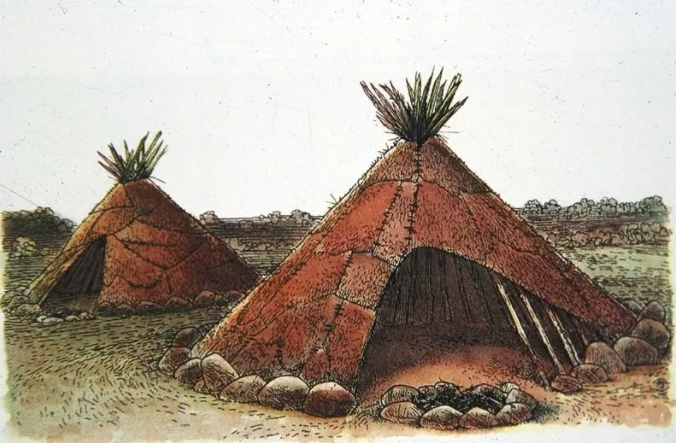

△以獸皮建造的帳篷

近代膜結構

受到馬戲團大型帳篷的啟發

并隨著新型膜材料和高強鋼索的研發

以自由、輕巧、柔美，充滿力量感的造型

在建筑領域的應用越來越廣泛

此外，因?yàn)槟そY(jié)構建造快、方便安裝和拆卸

特別適用于小型、臨時的或使用年限較短的建筑

本文整理了膜材料特性、受力特性、

結構形式和后期維護的知識及案例

和你一起開啟今天的學習

 01. 常見的膜材料有哪些

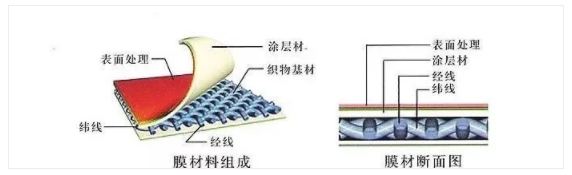

建筑中最常用的膜材料

主要有PTFE膜、PVC膜和ETFE膜三種

膜材的選擇往往取決于

建筑物的功能、防火要求、設計壽命和投資額

 ① PTFE

在極細的玻璃纖維(3微米)編織成的基材上

涂覆聚四氟乙烯等材料

PTFE在1979年左右出現后

從各方面改善了膜材的特性

使得膜結構從帳篷或臨時性建筑

發展到永久性建筑

特性：

1. 永久性建筑首選膜材，使用壽命在20~30年以上；

2. 強度高、耐久性和自潔性好，不受紫外光的影響；

3. 高透光性，透過的自然散漫光不產生陰影和眩光；

4. 反射率高，熱吸收量少；

5. 燃燒性能A級。

PTFE膜用于永久性膜，不便重新組裝利用。PTFE膜不燃，可滿足世界各國建筑A級防火需求。新安裝的膜呈麥黃色，日照數月之后，膜會逐漸漂白。常規的PTFE膜伸長變形較小，拉伸強度150KN/m，撕裂強度1KN/m，透光率13%，網狀膜可達65%以上，防潮、防霉、耐污，PTFE有微孔隙能透氣。PTFE膜一般加工中易出折痕，且難以消除，不方便包裝及運輸，因此，在膜結構小品中容易出現折痕，適合于大型膜結構建筑工程。

 ② PVC

以尼龍織物為基材

涂覆PVC或其他樹脂

特性：

1. 早期的膜材，使用年限一般為7到15年；

2. 強度及防火性與PTFE相比具有一定差距；

3. 自潔性較差，可在PVC涂層上再涂PVDF樹脂；

4. 涂有Tio2（二氧化鈦）的PVC膜，具有極高自潔性；

5. 燃燒等級B1 級，不及PTFE膜。

目前國內大部分膜結構工程使用的都是聚酯纖維膜材料，即PVC聚酯纖維膜材。聚酯纖維是膜建筑中應用最廣泛的纖維，并認為是建筑膜材標準產品。聚酯纖維拉伸強度高，彈性好。在拉伸屈服前，纖維具有較大的伸長變形能力，使得在安裝時可進行一定的調整。但日照將使聚酯纖維老化，彈性與強度等力學性能降低，所以很多建筑采用PTFE、ETFE等永久性膜材。

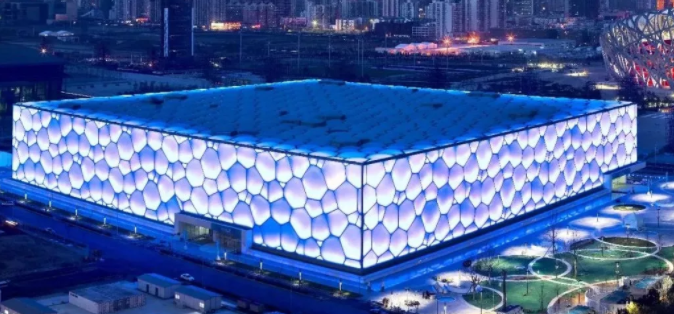

 ③ ETFE

 乙烯-四氟乙烯共聚物薄膜

非織物類

特性：

1. 耐久性好，15年以上惡劣氣候下力學和光學性能不變；

2. 耐磨、耐高溫、耐腐蝕，絕緣性；

3. 密度小，抗拉強度高，破斷伸長率達300%；

4. 表面光滑，極佳的自潔性能，污跡可隨雨水沖刷；

5. 阻燃材料，熔后收縮但無滴落物。

ETFE膜材的厚度通常小于0.20mm，是一種透明膜材。ETFE是乙烯-四氟乙烯共聚物，既具有類似聚四氟乙烯的優良性能，又具有類似聚乙烯的易加工性能，還有耐溶劑和耐輻照的性能。

 02. 高效的張拉結構

膜結構是以高強度的柔性薄膜材料

經張拉或充氣形成穩定的曲面

承受外荷載的結構形式

其造型自由、輕巧、柔美，充滿力量感

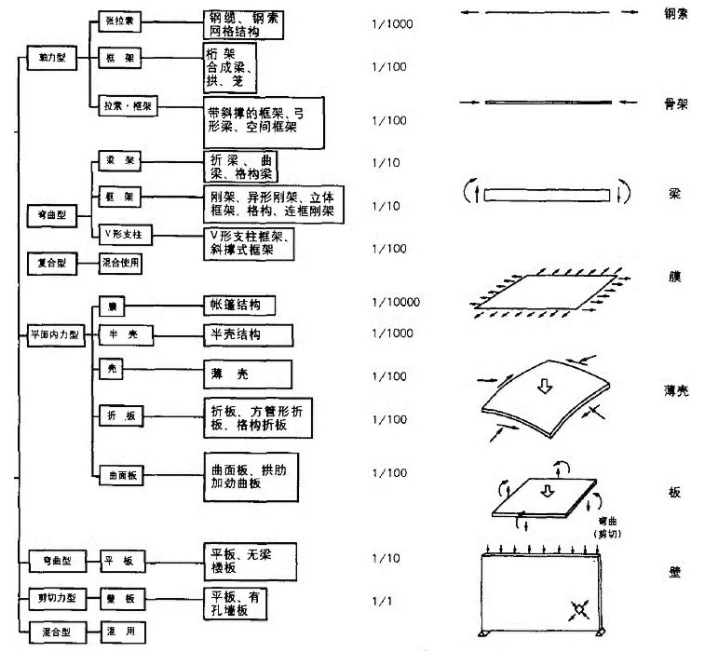

△結構形式譜系簡圖

在上面的結構體系簡圖中

膜結構屬于利用形抗的全軸力張拉結構

其結構效率是非常高的

利用膜材料的高抗拉強度

單獨考慮膜材的跨度與其厚度的比值

可以達到1/10000，是最極致的輕型結構

△構件尺寸與跨度的比值(估算)

 03. 結構形式分類

根據膜結構的成形方式和受力特點

一般可以分為張拉膜、充氣膜和骨架膜三種

比較形象的比喻是

張拉膜像帳篷、充氣膜像熱氣球

骨架膜像蒙古包

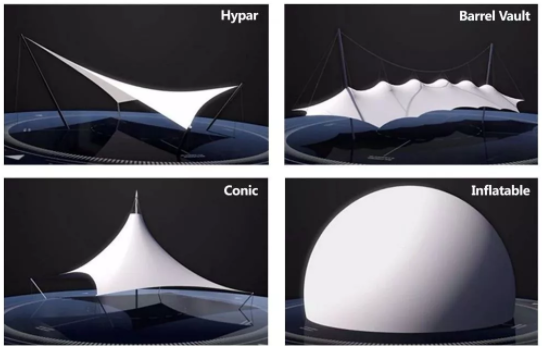

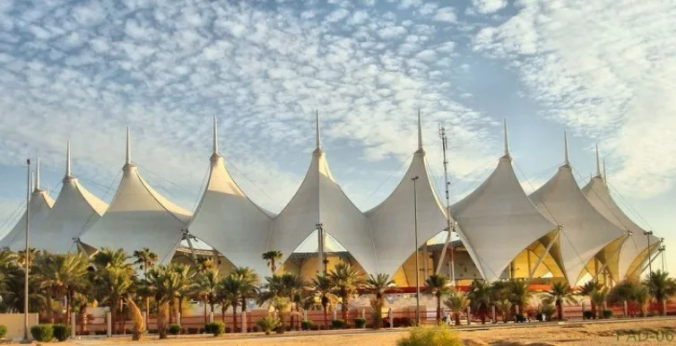

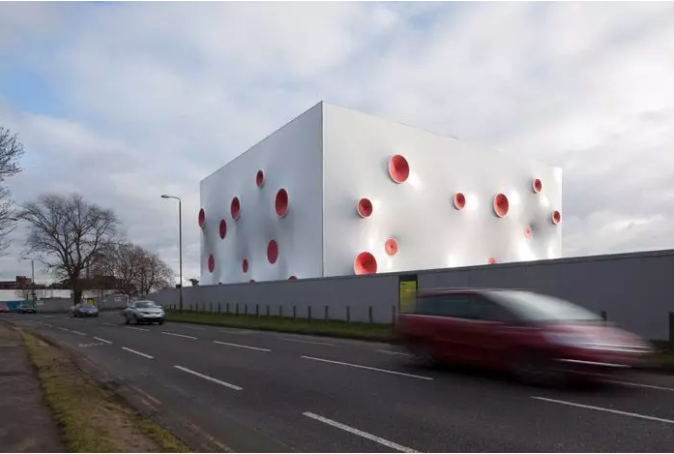

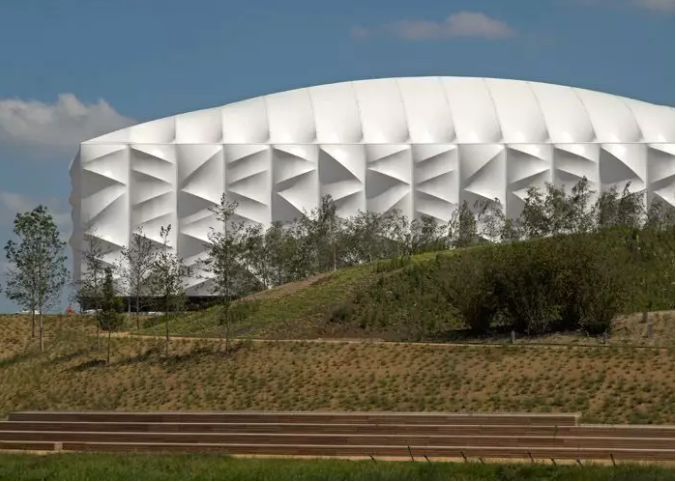

△幾種張拉膜和充氣膜

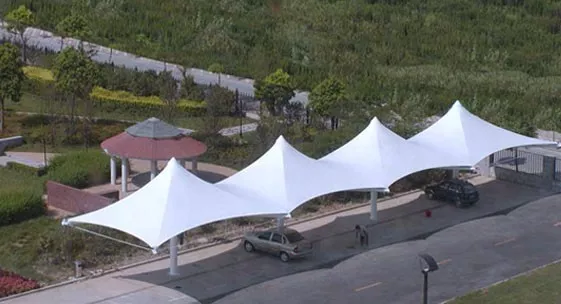

 ① 張拉膜

丹佛國際機場航站樓是

為數不多的整體采用膜結構的機場

76米x285米的大空間

沿長邊方向劃分為17個單元

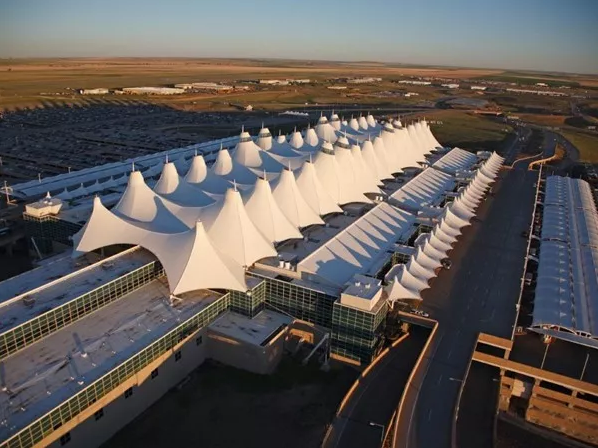

△丹佛國際機場航站樓：鳥瞰

每個單元由間距45.8米的兩根支柱

撐起山峰形的脊索

柱間為起穩定作用的谷索

以脊索和谷索為邊界結構

其間的張拉膜材覆蓋建筑大空間

△丹佛國際機場航站樓：室內

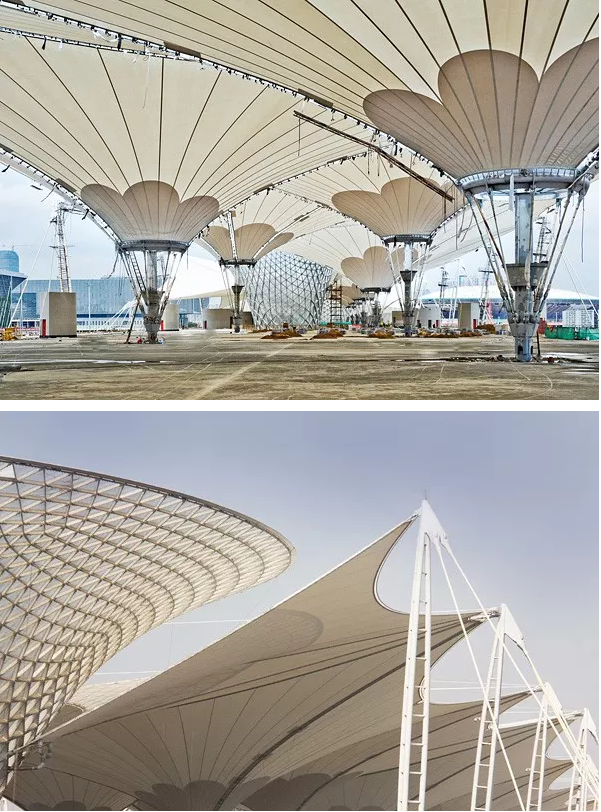

2010年上海世博會主入口的世博軸

也采用了張拉索膜結構

由德國SBA公司和華東建筑設計研究院設計

全長1045米、寬約100米的世博軸

由6個喇叭形的陽光谷、13根大型桅桿、

數十根斜拉索和巨大的膜結構組成

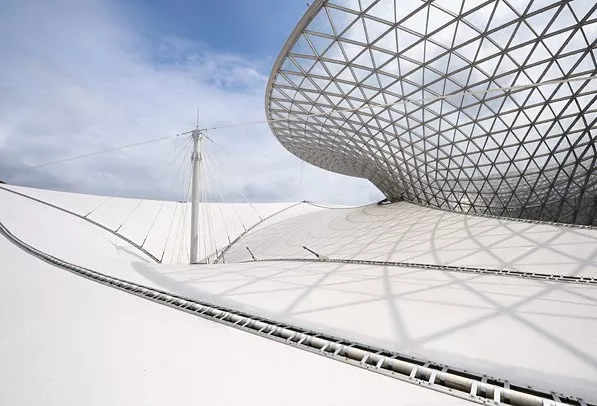

△上海世博會世博軸，2010年

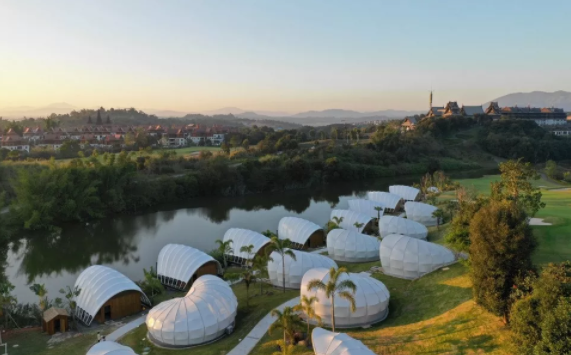

 ② 充氣膜

利用氣壓使膜產生張力

以此來抵抗外力的結構稱為充氣膜結構

具體又分為氣承式和氣脹管式兩大類

是現代膜結構擺脫馬戲團帳篷形象的一次嘗試

簡單地理解，氣承式是利用膜內外氣壓差

使膜產生拉力來平衡外荷載

類似于熱氣球

△氣承式(熱氣球)  /  氣脹管式(充氣棒)

氣脹管式的原理是利用充氣

使得管(梁或拱)形成抗彎和軸向剛度

以承擔外荷載，類似于常見的充氣棒

氣脹管式充氣膜所需要的氣壓比氣承式的更大

結構效率比氣承式低

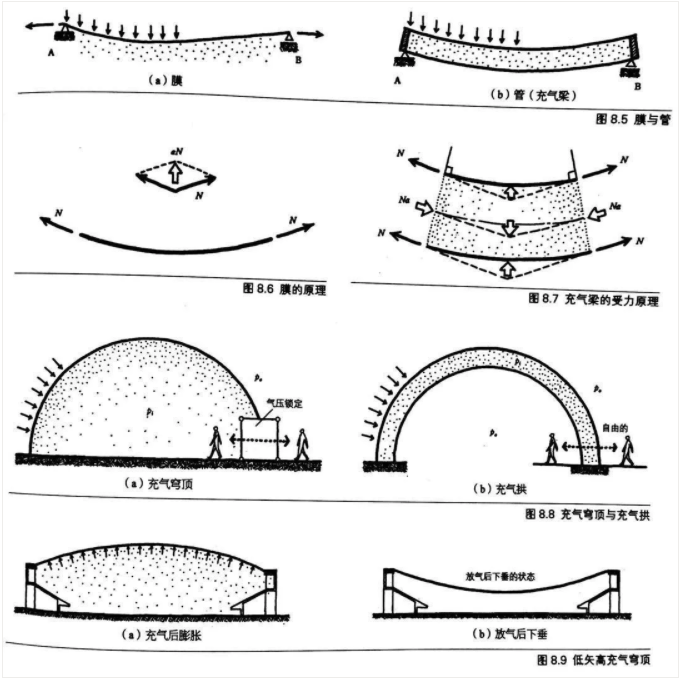

 △氣承式和氣脹管式受力原理簡圖

充氣膜結構建造方便、快速

最初用于軍用設施

以1970年大阪世博會為展示契機

膜結構因建造快速簡便

被眾多國家場館所采用

其中最具代表性的美國館和富士館都是充氣膜

美國館的方案是由蓋格爾(D.Geiger)

提出的低拱度空氣膜結構

屬于氣承式

在長軸142米、短軸83.5米的橢圓形壓環內側

用索張拉膜材(聚氯乙烯噴涂的玻璃纖維布)

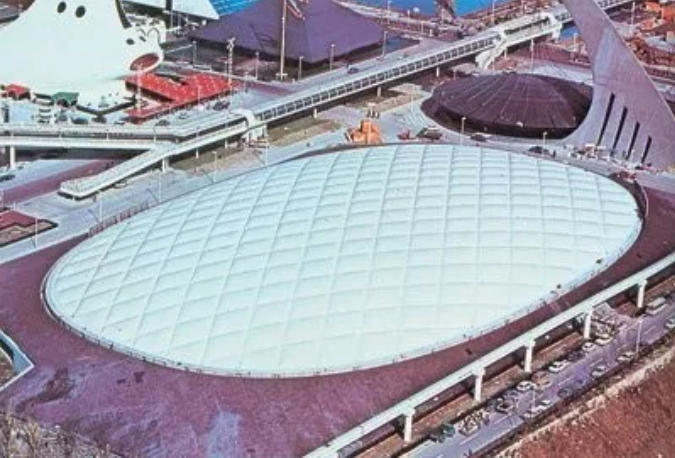

△大阪世博會上的美國館,1970

美國館穹頂?shù)拇苟确浅５?僅1.6m)

垂度低的充氣穹頂

受到的風荷載分布比較均勻(吸力)

這對保持膜結構形態和承載力的穩定非常有利

與美國館不同

富士館是一種拱形的充氣膜

只對拱形管充氣

建筑物內部氣壓與室外氣壓相同

出入口不需要?dú)忾T鎖，完全自由

同時結合橫向索和纜風索

形成整體穩定的結構

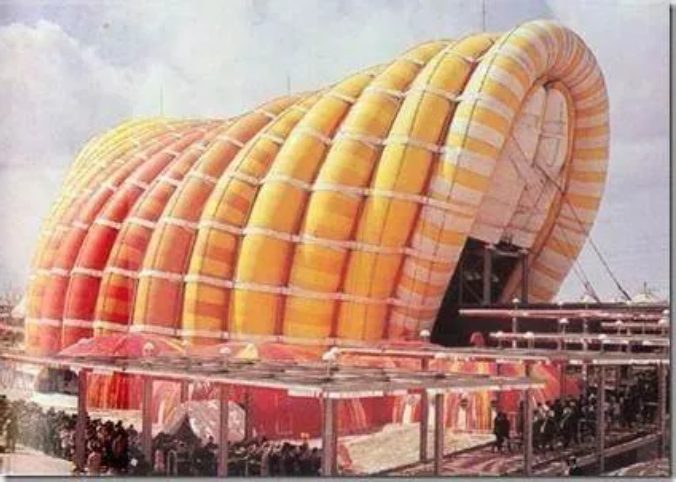

△大阪世博會富士館,1970

充氣拱的管狀截面直徑約4m

膜材為噴涂有彈性橡膠的聚乙烯醇纖維布

充氣氣壓比室外大氣壓高800mm水柱

每個單元有16根拱，拱長均為72m

但每根拱的拱高和拱腳跨度不同

最終呈現出獨特的形狀

富士館以前所未有的結構系統和形態震驚了世界

PTFE這種不可燃、高耐久性膜材的出現

為充氣膜形式的永久建筑提供了技術上的可行性

 ③ 骨架膜

骨架膜是以剛性構件作為骨架

以膜材作為覆蓋材料

主要由剛性骨架承受外荷載

由于膜材的透光性和張力感

使得骨架膜結構的大空間

更加明亮、開放、富有力度感

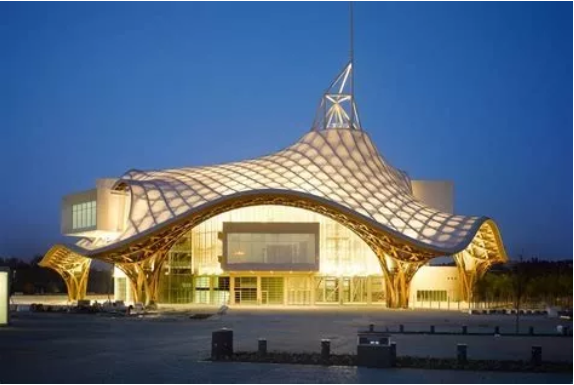

△蓬皮杜梅斯藝術中心, 2010

蓬皮杜梅斯藝術中心

由坂茂建筑事務所（Shigeru Ban Architects）設計

以15m跨度為模數

3個縱深長達90m的長方體彼此垂直層疊

木結構屋面表面覆蓋PTEE薄膜

呈現出極佳的效果

 04. 膜結構工程的保養維護

1、工程維護一般要求

膜結構工程的保護和維護。膜材表面不應與刀子、銳器接觸，以免劃破及磨傷膜材表面。一旦發現膜材被劃破、嚴重磨傷等現象時，應及時采取有效措施以免磨傷更加嚴重，同時通知廠商派人修復，鋼構件表面不得遭受硬物打擊與劃傷，不得接觸各種酸性、堿性和有機溶劑。

2、膜材表面需清洗、打掃時：

（1）工人不應穿硬底鞋直接接觸表面，防止沙土磨傷表面，嚴重磨刮膜表面。

（2）清洗膜表面時，應用清水或中性清洗劑，不宜用如：汽油、酒精、氯水等酸性或堿性材料液劑清洗。

（3）膜表面不宜長時間堆放異物如：鐵件、化學物品或其它帶顏色的材料等。

3、對結構中的鋼結構、鋼索、夾板及螺栓等部件在未經廠商認可的情況下不得任意調整、拆卸。

4、未經許可不許在膜材上隨意牽拉、懸掛重物及物品。

5、用戶應定期（半年至一年）對鋼結構安全進行防銹及維護，確保結構安全，防止銹水滴落膜材表面。

以膜構成的空間有著無盡的可能和魅力

需綜合考慮功能與形態、

造型與力、材料、系統、

節點、織物裁剪、施工方法等

你會發現膜結構設計

其實是一種妙趣橫生的探索過程
